Holz im Haus - Holzfachwerk
Holz als Baustoff brauchte kein Baumeister zu erfinden.
Holz ist ein Baustoff mit Besonderheiten,
mit dem sich der
Mensch seit eh und je ein Dach über den Kopf baut. Ein universaler Baustoff, der
überspannen, stützen, aussteifen und bekleiden kann.
Die Tragkonstruktion aus Holz -
das Fachwerk
- in der
Vielfalt regionaler Bedingungen, steht für erfolgreiche und wirtschaftliche Bauweisen.
Das setzt sich z.B. mit der modernen Holzrahmenbauweise fort.
Vieles Alte ist heute noch vorhanden, zu sehen in den romantischen Quartieren unserer
Städte und Dörfer, die von Feuer, Krieg und Sanierung verschont wurden.
Damit sei angedeutet, die größte Gefahr für Haus und Hof und damit für den Baustoff
Holz kommt von Menschenhand daselbst.
Wissen um Holzfachwerk
Es gibt zu denken, wenn einige Fachwerkhauskenner populistisch behaupten, nach 1945
seien mehr Fachwerkhäuser
kaputtsaniert
worden, als zuvor von Menschenhand im Krieg und Feuersturm vernichtet.
|
|

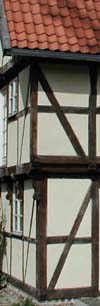

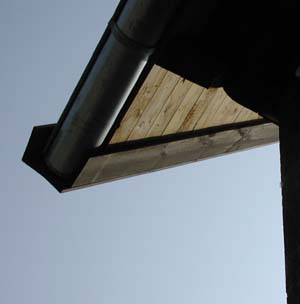

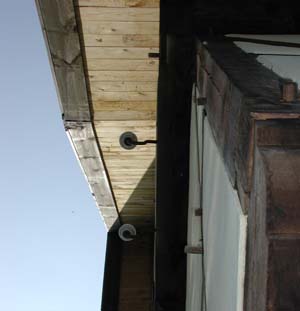

Überstände halten Regen ab, die Tropfkannten führen es runter
|

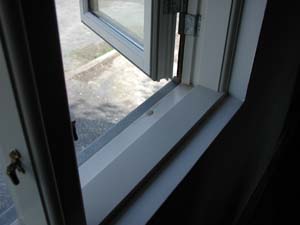

Rundung nach innen hochziehen, so entsteht hier die Tropfkante
|
Die Masse an Holzbauten in der Welt betrachtend, könnte man meinen, Holz wäre ein
Baustoff, mit dem man kaum etwas falsch machen könnte.
Weit gefehlt.
Die vergangene Baukunst hat anscheinend den folgenden Generationen von Baumeistern
nicht alles Wissen weitergegeben. Wie könnten wir sonst darauf kommen, Baukunst und
Bauwissen immer wieder neu erfinden zu wollen?
Wer Fragen zum Fachwerk hat, sucht jemanden in der Nähe, der helfen kann. Wenn man
sich nur ein wenig bemüht, findet man überall genug Wissen. Es gibt Bücher, darunter auch
alte Bücher. Gute erfahrene Handwerker, die
Interessengemeinschaft Bauernhaus e.V.
, und auch Ihr
Denkmalpfleger
im Bauamt helfen Ihnen gerne. Nicht schlecht sind auch
Internetforen zum Thema, z.B.
Fachwerk.de.
Alle kümmern sich ganz besonders um praktische Hilfe zum Erhalt von
Fachwerkbauten.
Für den baulichen Unterhalt von Baudenkmälern gibt der Staat
Steuervergünstigungen
durch bessere Abschreibungen. Befreiungen zu den
Auflagen der geltenden Energieeinsparverordnungen (Wärmedämmung) gibt es beim
Denkmalpfleger.
|
Auszug aus der Verordnung über energiesparenden Wärmeschutz
und energiesparende Anlagentechnik bei Gebäuden (Energiesparverordnung -
EnEV):
|
Paragraph § 16 - Ausnahmen
(1) Soweit bei Baudenkmälern oder sonstiger besonders erhaltenswerter Bausubstanz die
Erfüllung der Anforderungen dieser Verordnung die Substanz oder das Erscheinungsbild
beeinträchtigen und andere Maßnahmen zu einem unverhältnismäßig hohen Aufwand führen
würden, lassen die nach Landesrecht zuständigen Behörden auf Antrag Ausnahmen
zu.
(2) Soweit die Ziele dieser Verordnung durch andere als in dieser Verordnung
vorgesehene Maßnahmen im gleichen Umfang erreicht werden, lassen die nach Landesrecht
zuständigen Behörden auf Antrag Ausnahmen zu. In einer Allgemeinen
Verwaltungsvorschrift kann die Bundesregierung mit Zustimmung des Bundesrates
bestimmen, unter welchen Bedingungen die Voraussetzungen nach Satz 1 als erfüllt
gelten.
|
Paragraph § 17 - Befreiungen
Die nach Landesrecht zuständigen Behörden können auf Antrag von den Anforderungen
dieser Verordnung befreien, soweit die Anforderungen im Einzelfall wegen besonderer
Umstände durch einen unangemessenen Aufwand oder in sonstiger Weise zu einer
unbilligen Härte führen. Eine unbillige Härte liegt insbesondere vor, wenn die
erforderlichen Aufwendungen innerhalb der üblichen Nutzungsdauer, bei Anforderungen
an bestehende Gebäude innerhalb angemessener Frist durch die eintretenden
Einsparungen nicht erwirtschaftet werden können.
|
|

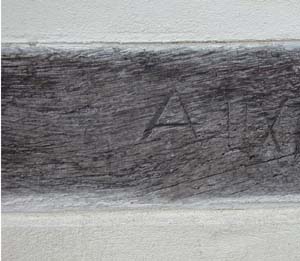

Auch am Putz wird das Wasser geführt, am Ende die Tropfkante
|
|
Hier übernimmt die Rollschicht, nach vorn geneigt, die Tropfkant
|
Holz verbindet Holz
Was sollte ein Baufachmann Ihnen bieten?
Wenn es um den Baustoff Holz selbst geht, in erster Linie ein gut aufgebautes Wissen
darum. Ein begeistertes Arbeiten, wenn Sie ihm eine handwerkliche Bauweise abverlangen,
ohne Stahl- und Eisenstifte, ohne die unsäglich häßlichen Stahlblechverbinder
(Baumarklochbleche) - einfach alles wie gehabt, nur mit Holzverbindungen. Sie können
sicher sein, das hält (auch). Und als Macher bieten sich die regionalen Zimmerleute oder
mit der Materie befasste Handwerksbetriebe an.
Fachwerkhaus + Zeitgeist = Bauschäden
Modernisierung und Sanierung sind die häufigsten Arbeiten an Fachwerkhäusern, die zu
Problemen mit der Bauphysik führen können. Es geht hier um die klimatischen
Wechselwirkungen an oder in der Baukonstruktion zwischen drinnen und draußen.
Da steht nun so ein altes Fachwerkhaus plötzlich im Mittelpunkt der Aufmerksamkeit
weil es modernisiert werden soll. Das heißt heute in erster Linie,
"Schöner-wohnen-Aspekte", "Wärmedämmung" und "Fassadenverschönerung". Schon iust er dabei
der oberflächliche Zeitgeist: habe mal gehört - soll sehr gut sein - mein Nachbar hat
auch - und ist billig - kann man was sparen - und wie schön bunt die Balken gestrichen
sind .... Auch das ist der Zeitgeist, mit viele Bauschäden anfangen!
Hier fungiert kein Baumeister, hier bestimmt die Werbung. Werbung kommt vor dem
Geschäft. Dabei wird handwerkliches und technisches Wissen wenig gefragt. Werbung ist
bunt, der Preis ist heiß und Geiz ist geil.
Mit den Fähigkeiten der Geschäftemacherei verliert die Baukunst ihr Niveau, außen
Fassadenkosmetik, innen Dekoration. Dem Verbraucher wird eingeredet, bauen, das kann
einjeder. Wer wird sich nicht als handwerklich geschickt einstufen, um auch noch
erfolgreicher Schnäppchenjäger zu sein?. Selbst ist der Mann, (dumm bleibt die Frau?).
Dazu gibt es am Eingang des Baumarktes billige bunte Anleitungen, wie der ganze billige
Werbeschund ganz einfach einzubauen ist. Aber, wie sagt die alte Weisheit?
|
|
|
Widerspruch in der Stadtmitte, "Holzfachwerk" - "Stahlfachwerk
|
eine blendende Verblendung, und dazu voller Mängel !
|
Axt im Haus erspart den Zimmermann !
|
Guter Rat ist teuer !
Was wird heute verlangt? Eine historisch gewachsene und bewährte
Fachwerkhauskonstruktion soll einen modernen Standard haben, hoch gedämmt und gut dicht.
Mancher möchte es sogar in ein Niedrigenergiehaus verwandeln. Aber so einfach geht das
nicht! Warum?
Fachwerkkonstruktionen sind zwar altbewährt, aber nach heutiger Sicht
"Schwachkonstruktionen". Sie haben nämlich ihre Eigenheiten. Der Wandaufbau im Ganzen ist
meist relativ undicht. Holz, Stein und Putz arbeiten. Es führt zu den ewigen Rissen. Eine
Fachwerkkonstruktion kann also nie ganz dicht werden. Ohne die Ansprüche eines modernen
Standards bis hin zum Niedrigenergiehaus, wäre dies auch gar nicht weiter schlimm. Die
bislang nötige und ausreichende Winddichtigkeit ist durch die Gefachanschlüsse
gegeben.
|
|
|
Ausspanen war hier wichtig, an Blatt und Zapfen drohte Wasser
|
Das Ausspanen hindert das Wasser vom Fensterrahmen reinzulaufen
|
Hier wird durch Ausspanen das Zapfenloch sicher geschützt
|
Kleine Risse zwischen Holz und Gefach können zeitweilig am Gefach mit Mörtel
geschlossen, größere am Holz mit gleichem Holz ausgespant werden. Plastikdichtmaterialien
haben hier nichts zu suchen. Sie führen mit Sicherhgeit zu Staunässe und damit in der
Falge direkt zu Fäulnis am Holz. Dicht sein, das ist hier relativ zu sehen und nicht
absolut. Also: Riss ist nicht gleich Schaden. Überwiegend sind Risse an der Außenfassade
völlig schadlos.
|
|
Links: Stahlungsheizung Infrarotstrahlung Brenntemperatur > 800 °C. Rechts:
Konvektionsheizung, Warmluft zirkukliert, Temperatur 20 °C. Fotos: Rüpke
|
Denken Sie nun an die Heizung im Inneren. Gebäudetypisch im Fachwerkhaus war das
in der Regel vormals eine Strahlungsheizung, ein Kachelofen, ein Gussofen und noch früher
ein offenes Feuer. Hier wird klar, warum der Einbau einer modernen Konvektionsheizung ein
großer Eingriff ist, der -wenn unbedacht- auch zu Schäden infolge eines höheren
Tauwasseranfalls im Winter in der Außenwand führen kann.
Zuvor wurden die Wandoberflächen (auch hinter Möbeln) gleichmäßig bestrahlt und
temperiert. Sie waren dadurch im Winter trocken und dämmten gut. Bei der Lufterwärmung
durch moderne Plattenheizkörper geschieht dies nur noch teilweise und auch nicht mehr
hinter Möbeln. Hier wird die Wand nun stellenweise kühler bleiben, der winterliche
Tauwasseranfall in den Außenwänden nimmt deshalb zu. Das kann, muß aber nicht immer
gleich zu Schäden führen, z.B. zunächst Ausblühungen und dann Abplatzungen am
Innenputz.
Warme, mit Feuchte beladene Raumluft kann hier in der (kalten) Wand so weit abkühlen
bis es
kondensiert
und Wasser ausscheidet. Das
Ergebnis, die in der Außenwand einglagerte Feuchte setzt dort die Dämmwirkung stark
herab.
Da Wasser zum Verdunsten Energie braucht, nimmt es diese aus der Masse des
Wandaufbaus. Die Wand wird dadurch auch auf der Innenseite abgekühlt. Das verstärkt nun
wieder einen mögichen Prozeß von Wasserabscheidung in der Außenwand. Z.B. wird wiederum
die durch Risse an der Innenseite eindringende warme Innenraumluft abgekühlt und
kondensiert in der Wand. Ein fortwährender Prozeß bei normalem
Wohnklima
und Oberflächentemperaturen von unter ca. 12°C an
Außenwänden.
Dann meldet sich das subjektive Wohlempfinden beim Menschen, es "strahlt die Kälte von
der Wand". Nun wissen Sie, wie soetwas im Fachwerkhaus ganz real begründet sein kann.
Sichtfachwerk = Innendämmung
Das Fachwerk soll meistens sichtbar bleiben (das mag man ja am Fachwerkbau so gern).
Als mögliche Dämmung zur weiteren Aufrüstung, bliebe also nur eine Innendämmung. Dadurch
kann es, wenn man dies nicht fachgerecht durchdacht macht, neue Schadensquellen
geben.
|
Fensterbänke bedürfen eines ausreichenden Gefälles. Das fehlte hier.
|
|
IIn der Folge lief Wasser in die Wand und verursachte einen Pilzebefall durch
den ausgebreiteten Hausporling am Eichenfachwerk im Wohnzimmer darunter. Fotos:
Rüpke
|
Schlagregenbeanspruchung kann eine schlechtere Dämmwirkung des äußeren
Wandaufbaus zur Folge haben. Die raumseits in die Wand eindringende warme Luft würde in
der Außenwand schneller und stärker abkühlen. Das nun überschüssige Wasser wird in der
Wand ausgeschieden und eingelagert. Um nun nicht schädlich zu wirken, müsste diese
eingelagerte Wassermenge ("Feuchte") schnell wieder raus aus der Wand.
Wenn an der Schlagregenseite (Wetterseite) dem Fachwerk (nur um es sichtbar zu machen)
die überlebenswichtige Regenhaut genommen wurde und von außen nun der Landregen dagegen
prasselt, sucht sich das Wasser den Weg durch die Gefache kapillar in den Wandaufbau.
Dann will die Fachwerkwand die Feuchte nach innen abzuführen. Damit es innen abtrocknen
kann, muß ihr Aufbau durchgängig kapillar wirksam sein. Hindernisse wären Innendämmungen
aus Kunststoffen oder Mineralfasern. Die könnnen meistens kapillar kein Wasser
durchleiten. Bilden solche Dämmmaterialien auf der Innenseite eine Vorsatzschale, klappt
die Trocknung nach innen rein technisch nicht, nicht einmal durch Trockenheizen. Das
Wasser muß die Dämmschicht als Wasserdampf durchwandern, ehe es innen abtrocknen kann.
Das ist wenig effektiv und zu langsam.
Die Wahl solch eines in jedem Baumarkt angepriesenen "modernen" Dämmstoffes für
Innenvorsatzschalen führte in der Wand auf der Rückseite der Fachwerkhölzer unter
Umständen sehr schnell zu Fäulnis durch holzzerstörende Pilze. In den etwas trockeneren
Zeiten verstärken dann pilzfolgende Insekten die Holzzerstörung. Die Natur kämpft also an
allen Fronten gegen unüberlegte moderne Dämmtechniken. Weil Sie es jetzt wissen, werden
Sie bald auf Schritt und Tritt entdecken, was sich alles hinter "Kaputtsanierung"
verbirgt.
War die Fachwerkbauweise zuvor eine aufgereifte und dauerhafte Konstruktion führt
heute überwiegend die unüberlegte Anwendung von modernen Dämmmaßnahmen zu einer
sogenannten "Schwachkonstruktion".
Ist der Schutz gegen Schlagregen durch unüberlegte Bauweise vermindert, kann
eingetragene, schädliche Feuchte kaum am Hineinkommen in die Fasasde gehindert werden.
Dann ist es wenigstens wichtig zu wissen, wie das Wasser wieder aus dem Wandaufbau hinaus
kommen kann.
Eine Innendämmung ist möglich, wenn man die Materialien in ihrer komplexen Wirkung,
also im bauphysikalischen Verhalten (die Wechselwirkungen innen und außen) in jeder
Hinsicht vorher kennt und einzuschätzen vermag.
Möglicherweise ist bei Baumaßnahmen an Altbauten zuerst der
Befreiungsantrag
zu stellen, um Sie aus der Dämmwahnvorstellungen unserer
Politiker zu befreien. Das Hemd dürfte auch Ihnen näher sein, als die Hose.
Das nächste ist, nach alternativen Dämmstoffe zu schauen, die zwar in Technik und
Preis anders sind, Ihr Ziel, dämmen und innen dichten bei nach wie vor gegebenen kapillar
durchgängigem Wandaufbau, wird dann aber möglicher.
Bauwerksdiagnose, immer nötig
Wie gehen Sie die Sache nun an?
Zuerst sollten Sie eine ordentliche Diagnose der Baukonstruktion nach Funktion und
Substanz vornehmen und Baufehler wie Schäden erkennen.
Für vorhandene Schäden ist die Ursache zu ergründen. Frühere (historische) Baufehler
sind zu bewerten, ob sie schadträchtig waren oder werden können.
Bei biotischen Schäden sind deren Schaderreger (vorwiegend holzzerstörende Pilze /
Insekten) nach ihren Lebensbedingungen als aktiv zu bestimmen bzw. von alten, inaktiven
Schäden abzugrenzen und Intensität sowie den Befallsbereich genau festzustellen.
Erst danach sind die gewünschten Instandsetzungen und Modernisierungen auf Material
und Konstruktion mit den Einflüssen aus der Wechselbeziehungen zwischen dem Außenklima
mit der innen zu erwartenden Nutzung abzustimmen.
Das ist zu verstehen wie ein Arztbesuch. Ein Patient geht zum Arzt und erwartet eine
Untersuchung mit einer Diagnose, um sich daran zu orientieren. Auch beim Bauwerk sollte
es nicht anders sein.
Holzzerstörende Pilze und Insekten
Größter Feind allen verbauten Holzes ist eine
Holzfeuchte
über 20 %. Diese bewirkt die Lebensbedingungen für verschiedene holzzerstörende Pilze,
die unter natürlichen Bedingungen alles Totholz im
Lebenskreislauf zu
Humus
abbauen würden.
Pilze können nicht zwischen dem Totholz im Wald oder einem Fachwerkgebäude
unterscheiden. Es ist ihnen gleich. Sie unterscheiden nicht nach unseren Vorstellungen
über den Wert von verbauten Kulturgütern.
Gibt es einen Schaden durch eindringendes Wasser, kommen eine Vielzahl von
Gebäudepilzen in Frage, die sich dem Verzehr des Holzes widmen und es an Ende zu Humus
verarbeiten.
Unterstützt werden sie durch eine Vielzahl von Insekten, die Ihre Eier in das
pilzgeschädigte Holz legen. Deren Larven verbleiben im Holz (holzverzehrend) bis zur
Verpuppung.
Daneben sind auch Trockenholzinselzen eine Gefahr für verbautes Holz, aber nur für
bestimmte Holzarten. Die meist verbaute Holzart Fichte gehört leider dazu.
Bekämpfender - vorbeugender Holzschutz, nicht nur am Fachwerk
Am Fachwerkgebäude sind Schadbilder holzzerstörender Pilze oder Insekten fast immer
vorhanden. Je älter das Gebäude, um so mehr, da die Schadbilder ja erkennbar verbleiben
und sich über Jahrzehte mehren.
Diese Schadensereignisse sind stets komplex. Sie erforderdern jede Menge Wissen um die
Biologie der Holzzerstörer, wie auch um die Baukonstruktion selbst wie auch um ihr
Wechselverhalten zum Innen- und Außenklima. Auch das Verständnis von Nutzungseinflüssen
ist hier wichtig.
Die Ursachen ergründen und finden, den Befallsumfang feststellen, nötige konstruktiv
vorbeugende Maßnahmen oder begleitende bekämpfende Maßnahmen und Empfehlungen für eine
Gebäudesanierung sind Aufgabe des Sachverständigen für Holzschutz. Sein
Untersuchungsbericht ist die Grundlage für alles weitere. Er muß die
Qualifikation
nach DIN 68.800 Teil 4 Abs.2.3
erfüllen. Ohne dies sind i.d.R. weitere Maßnahmen zur
Bekämpfung und anschließende Sanierung wenig erfolgreich und vor allen Dingen nicht
bestimmungsgemäß. Ohne dies fehlt jede Haftung. Ohne Untersuchungsbericht oder Angaben
eines dafür haftenden Sachverständigen ist eine Gewährleistung ausführender Firmen wenig
wahrscheinlich.
Hierbei geht es vorwiegend um die schlimmsten Holzzerstörer, bei Feuchteschäden den
Echten Hausschwamm
und am trockenen Nadelholz, den
Hausbock
.
Für Maßnahmen müssen Fachbetriebe technisch ausreichend gut ausgerüstet sein. Zum
Einsatz kommen neben rein physikalischen Verfahren (thermische Verfahren) auch
verschiedene chemische Verfahren überwiegend mit Eintrag von Bioziden mit Hoch- und
Niederdruck seltener auch toxische Gase und Inertgase. Das umweltbelastende Spritzen oder
Fluten wird heute durch Schäumtechnik ersetzt. Vorteil hierbei ist der sichere Einsatz in
jeder Lage, auch über Kopf oder in Hohlräumen.
Entsprechend den Anforderungen der Niedersächsischen Landesbauordnung sind die
bauausichlich geforderten Zulassungen
für diese
Bekämpfungsverfahren zu beachten. Zu gewährleisten und nachzuweisen ist der
Sachkundenachweis
nach DIN 68 800 Teil 4 Abs.2.5.
Anwendbar an der tragenden Holzbaukonstruktion sind
nur Holzschutzmittelwirkstoffe mit bauaufsichtlicher Prüfung und Zulassung.
Wetterschutz ist vorbeugender Holzschutz ohne Gift
|
|
Blick unter den Giebel, Schutz gegen Schlagregen. Rechts: Ortgang mit
Abschluss durch "Opferbretter". Fotos: Rüpke
|
Natürlich ist es schön, eine Fachwerkfassade sichtbar zu belassen, um die Konstruktion
zu zeigen. An der Wetterseite kann dies aber wegen der
Schlagregenbelastung
der falsche Weg sein. Auch in der Vorzeit
wurde (nicht nur) die Wetterseite aus gutem Grund gegen Schlagregeneintrag durch
Ziegelvorhänge oder wenigstens durch Giebelüberstände und Geschoßauskragungen geschützt.
Damit sind wir bei einer anderen Anforderung an eine Fachwerkkonstruktion: Sie muß dem
verbauten Holz einen ausreichenden konstruktiven Wetterschutz bieten und den
Regenwasserabfluß schnell und sicher garantieren. Nirgends darf am Fachwerk Staunässe
entsehen.
|
|
|
Knaggen und Zierbalken brauchen unbedingt eine Tropfkante, hier eine
hinterschnittene Rundung. Mitte: Der Gefachputz außen hat unten eine Tropfkante,
unten die Schrägegeschossweise Auskragungen. Fotos (3) Rüpke
|
Waagerechte Hölzer sollen, wenn möglich, vorstehende scharfkantige Abtropfkanten
haben. Das hindert ablaufendes Wasser, in die waagerechten Fugen einzudringen.
Die Überlegung zu einer
Tropfkante
findet sich auch bei
der Gestaltung der Balkenköpfe oder an den Kragunterstützungen (Knaggen). Rundungen
müssen über 90 Grad (1/4 Kreis) angehoben werden oder eine untere scharfe Kante haben, um
einen Tropfpunkt zu bilden. Anders liefe Regenwasser in oder an die Konstruktion zurück
in die Fugen der Verbindungen hinein.
Geschossweise Auskragungen bieten eine große Sicherheit gegen einen Wassereintritt in
die waagerechten Deckenkonstruktionen. (Stadtführer behaupten oft, die Auskragungen
verbilligten vormals die Grundbesteuerung, das ist Nonsens. Es war und ist das Wissen um
den guten Wetterschutz.) Wetterschutz ist auch wichtig an Fenstern. Vorgesetzte
Bekleidungen dürfen nicht vom Regenwasser mit Staunässefolgen hinterlaufen werden. Der
Spritzwasserschutz
ist bei ein gesondertes Kapitel. Dabei
geht es um die Wasserbelastung der
Grundschwellen
.
Buntes Fachwerk?
Anstriche
am Holz des Fachwerkes unterliegen dem
Geschmack der jeweiligen Zeit. Der Maler bedient sich des Materials, was die
Pruduktwerbung am besten verkaufen kann. Es stehen je nach Mode teuflische Produkte zur
Verfügung. Solche nur in ihrer Werbung erfolgreichen Produkte waren z.B. tatsächlich und
ursächlich dafür verantwortlich, daß kulturhistorisch wertvolle Fachwerkbauten in einem
kurzen Zeitraum schwerste Schäden erleiden mußten. Man sprach so salopp vom
"kaputtsanieren".
Eine äußerst schlechte Beratung zur
Fachwerkinstandsetzung leistete man sich z.B. in Duderstadt. Die Niedersächsische
Denkmalpflege oder das Bauamt wurden von solchen "unglücklichen Umständen" beseelt. Fact
glaubte man, Denkmalpfleger hätten ihre Seele an den Teufel verkauft.
Was darf man nun von uns erwarten? Natürlich eine fundierte Beratung nach einer
grundsätzlichen Untersuchung einer Fachwerkkonstruktion im Gesamten. Daraus ergäben sich
auch die Empfehlungen für eine behutsame Instandsetzung z.B. eines Fachwerkgebäudes oder
seiner Fassaden samt der Abstimmungen z.B. zum inhaltlichen Aufbau betreffender
Positionen im Leistungsverzeichnis.
Das Ende eines stolzen Fachwerkhauses
|
|
|
|
Seit Jahrzehnten am Verfall und ohne Mieter
|
Abbau des Dachstuhls
|
Ausbau der Felder
|
Nur noch das Gerippe. Fotos (4): Neumann
|
