Grundschwellen bei Fachwerkhäusern
Grundschwellen von Fachwerkhäusern sind meist aus Stiel- oder Traubeneiche, einem
Holz, welches gegen Pilz und Insekten dauerhaft ist - wenn keine Staunässe
hinzukommt.
Oft wird die Schwelle in der Spritzwasserzone zu dicht am Boden verbaut. In dieser
Zone, 30 bis 40 cm oberhalb der Erdgleiche, bildet sich in Verbindung von Spritzwasser
und Schmutzablagerungen schon oberflächig eine anhaltende Staunässe. Durch in
die verschmutzte Aufstandfuge einziehendes Wasser entsteht eine zusätzliche
Belastung.
Um diese schädlichen Bedingungen zu mindern, sind konstruktive
Schutzmaßnahmen nötig.
Die Fundamentebene soll unter der Schwelle zurückstehen. Die Schwelle kann so 2
bis 3 cm überstehen. Ein scharfer Kantenschnitt bildet die Tropfkante (eine Nut
schwächt die Kante und überlebt die Bauphase kaum schadlos).
|

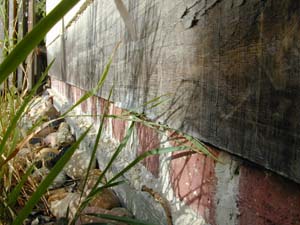

Das zurückliegende Fundament ermöglicht einen Schwellenüberstand
von 2 bis 3 cm. Schon eine scharfe Schnittkante erzeugt eine Tropfnase.
Foto: Rüpke
|
Eine Pappe als Sperre auf dem Schwellenunterbau ist nicht nötig, auch wenn das
Fundamentmaterial kapillar wirksam ist. Unter der Schwelle ist eine gewollte Luftfuge
sinnvoller und ausreichend sicher.
Wenn Pappen verbaute werden, sind sie zu hinterschneiden, andernfalls wird in die
schmale Aufstandfuge (Schießfuge) einziehendes Wasser eine nachhaltige
Staunässe unter der Schwelle bilden, die zudem lagebedingt (Bepflanzung) schlecht
austrocknet.
Grundschwellen sind aufgrund ihrer Lage, meistens im Bereich der Spritzwasserzone,
deswegen ein "Verschleißteil" nicht nur historischer Fachwerkhäuser. Sie sind
in besonders hohem Maße der "Doppelbelastung" durch Spritzwasser, der Sockelfeuchte
und manchmal auch von nutzungsbedingt wirksam werdender Feuchte von innen ausgesetzt. Sie
haben daher in der Regel eine "geringere" Lebensdauer von ca. 80 bis 120 Jahren und
müssen deshalb öfters ausgetauscht werden.
Die Feuchtigkeitsbelastung ließe sich aber mit Bedacht durch konstruktive
Maßnahmen minimieren, wenn nicht, z.B. durch überlegte Planung, sogar ganz
verhindern. Dadurch erhöhte sich die Lebensdauer der Schwellen. Sogar wesentlich,
wenn man verschiedene Gesichtspunkte beachtet, die wir hier im weiteren anhand Fotos
genauer darstellen wollen.
|
|
Die Dachpappe unter der Schwelle
soll als Feuchtesperre zwischen dem "feuchten" Sockelsandstein und der Schwelle
wirken. Weil die Pappe aber übersteht, leitet sie zwangsläufig Wasser
unter die Schwelle! Der Sandstein selbst leitet kaum Wasser. Trocknungshindernd
wirkt der Efeubewuchs. Besser ist keine Pappe!
Foto: Dr. Kürsten
|
Hier "schadträchtig" eine
Pappe auf der Formziegelrollschicht. Wenige mm Vorstand der Pappe reichen dem
Wasser, um hinein zu laufen. Gerade mal 4 Jahre alt, und wegen des Splintanteils an
der Vorderkante, war schon ein Pilzschaden (Weißfäule, Donkioporia
expansa) vorhanden.
Foto: Rüpke
|
Auf beiden oberen Bildern ist eine Dachpappe erkennen, die als Feuchtesperre zwischen
dem feuchten Sockel und der Schwelle wirkt. Allerdings ragt diese Dachpappe soweit vor,
dass darauf Wasser unter die Schwelle laufen kann. Insofern ist die Pappe
schadträchtig. Eine offene Luftfuge ist konstruktiv richtig und mindert die
Feuchtebelastung durch schnell mögliche Austrocknung.
|
|
|
Nicht nur Fachwerk ist im Spritzwasserbereich
belastet und der Witterung ausgesetzt. Viele vergebliche Maßnahmen an dieser
Hauswand zeugen vom Unverständnis davon. Sperrmittel waren des Baumeisters
Anwort. Spritzwasserschutz wollte er haben, den Wasserdampfdruck hat er aufgebaut und
damit innen neuen Schaden geschaffen.
Foto: Rüpke
|
Hier ist die innere Grundschwelle nur noch als
Staub vorhanden. Hinter einem Installationssockel aus Estrichbeton verbaut, ist der
Pilzbefall mit dem Totalzerfall der Eichenschwelle nun beendet. Ursache war der
Tauwasseranfall im bodennahen, kalten Bereich, der des nicht kapillar wirksamen
Betons wegen nicht ablüften und damit trocknen konnte.
Foto: Rüpke
|
Der bis an die Schwelle reichende Boden
führte hier zu Staunässe. Eichenporling, und mit ihm verbündet der
Bunte Nagekäfer, nutzt die guten angebotenen Bedingungen für sich aus und
vernascht den Eichenbalken. Nur 30 cm höher gelegen, außerhalb von
Spirtzwasser und Schmutz, hätte die Eiche ausreichend Resistenz geboten. Foto:
Rüpke |
Das "Verbauen" von Schwellen durch äußere oder innere Anhebung der Ebenen
geschieht selten in
Absicht. Vielmehr sind es
unbedachte spätere Baumaßnahmen, die solche Zustände erzeugen und stets
mit einem Totalschaden der überbauten Schwelle enden. Für die
tatsächliche Gefährdung (Gefährdungsklasse 4, Holz frei bewittert mit
Erdkontakt) ist die Dauerhaftigkeit der Holzart Eiche (Resistenz- oder
Dauerhaftiglkeitsklasse 2 = dauerhaft) hier nicht mehr ausreichend. Nur sehr
dauerhaftes Holz hätte hier eine relative Aussicht auf Bestand. Leider gibt es in
Europa kein solches Holz... Naturbedingt gibt es sowieso kein ewig haltbares Holz. Es
ist nur unsere Baukunst, die Holz zu einem langlebigen Baustoff machen kann. Bis vor
nicht allzulanger Zeit hatte sich unsere Baukunst gut bewährt, wie wir an dem
erhaltenen mittelalterlichen Bestand belegen können. Warum nicht weiter so?
|
|
| Eine ebenerdige Terrasse und die geforderte
Spritzwasserfreiheit für die Eichengrundschwelle - das passt nie zusammen. Es
erfordert Notlösungen. Hier mindert die Belastung eine Absenkung mit
Grobkiesbett und einer Wasserführung (erkennbar das wichtige Spülrohr!)
Foto: Rüpke |
Die Wetterbelastung durch konstruktive Maßnahmen tatsächlich zu
verringern, ist ein lohnender Weg. Die Ausbildung der Konstruktion wird der gegebenen
Dauerhaftigkleit des Holzes angepasst. Hier geschieht das durch Absenkung der
Spritzwasserbelastung und des Verdunstungshorizontes der Grundmauerumgebung. Wie
gesagt, es ist ein Weg... der "Wege nach Rom" gibt es bekanntlich viele.
Oft sind es Vorstellungen der Bauherrn, denen der Entwurf des Traumhauses folgen
muß. Gerade dabei werden aber durch den Planer falsche Kompromisse eingegangen.
Wenigstens eine Aufklärung des Bauherrn über die Auswirkungen von ebenerdigen
Zugängen wäre im Beispiel von Nöten gewesen.
|
|
|
Wenn die Eichenschwelle im Spirtzwasserbereich
30-40 cm oberhalb der Erdreiches liegt, hilft jede Notfallmaßnahme, die die
Belastung vermindern hilft. Hier ist es eine Ablaufrinne...
Foto: Rüpke
|
Eine Eichenschwelle samt Pappe auf Bodenniveau.
Die Rinne davor soll die Wetterbelastung etwas abmindern. Der Wassereintrag in die
Zapfenlöcher wurde durch eine Drainage abgeführt.
Foto: Rüpke
|
Das Podest vor dem Haus? Es gibt Belastung durch
Spitzwasser und Staunässe. Eine konstruktive Lösung ist hier begrenzt auf
die Trennung von Ziegel und Holz. Der Bauherrnwille ist stets bestimmend. Foto:
Rüpke |
Die oberen Bilder sollen aufzeigen, nicht immer sind die Maßnahmen
möglich, die beispielhaft nötig wären. Dann heißt es, alles an
Möglichkeiten nutzen, um dem Ziel, die Wetterbelastung zu veringern, Stück
für Stück näher zu kommen. Dabei muss man auch die gegebenen
Umstände sehen, die durch den Willen des Bauhernn bestimmt werden. Aber eine
Aufklärung hierzu ist der beste Weg zu einer "späteren" Einsicht.
|
|
| Ein Wandaufbau oberhalb der Schwelle:
Ziegelmauerwerk, lehmgebundene Kerndämmung, innen eine Gasbetonschale mit
dichtem Fliesenbelag. Dahinter die Küche. Der Aufbau versperrte dem Tauwasser
im Gasbeton den Weg. Die Innendämmung "soff" danach ab. Neue Schwellen und
Stiele aus Eiche fielen danach dem Eichenporling zum Opfer. Foto: Rüpke |
Auch gefährdete Grundschwellen. Hier
beiderseitig unter den Mittenbundwänden im Hausflur. Der dichte Werksteinbelag
ist zugleich Kondensationsebene und Dichtung. Tauwasseranfall im Boden und an der
Schwelle kann nicht mehr heraus. Sockelfliesen sichern dies noch ab. Einstmals gab
es hier einen kapillar sehr wirksamen Stampflehmboden... Foto: Rüpke |
Die Gefährdung der Schwelle kann auch von oben kommen, wenn wie im Bild oben
links im Gefach konstruktions- und nutzungsbedingt ein großer Tauwasseranfall
stattfindet. Bild oben rechts: Verloren sind die für den Laien gar nicht
sichtbaren Grundschwellen im Gebäude, die über die Jahre durch immer
höher werdende Fußbödenaufbauten verschwunden sind. Tatsächlich
sind sie hier bereits auf ganzer
Länge alle
verfault.
|
|
| Nach einem Befall durch den Echten Hausschwamm
offenbarten sich konstruktive Schwächen am Schwellbereich. Eine dichte
Fliesenverkleidung (vor dem feuchtebelasteten Bereich) erschwerte der Feuchte den
kapillaren Durchgang nach innen. Die Schüttung aus Blähton war voll
schwammdurchwachsen. Foto: Rüpke |
Hier der gleiche Bereich nach der
Schwammsanierung. In einem angelegten Luftschacht vor der Schwelle ist eine Heizung
mit Konvektion nach innen angebaut. Die innere Installationsverkleidung wird nun
kapillar wirksam aus Lehmmauerwerk ausgeführt. Auf dem Gewölbe folgt auf
Sandschüttung die Dielung.
Foto: Rüpke
|
Eine Belastung der äußeren Grundschwelle wird auch durch ein inneres
Verbauen (in den oberen Bildern in einem Badbereich) derart stark erhöht, dass die
natürliche Dauerhaftigkeit der Eiche nicht mehr ausreicht, um dem Angriff von
holzzerstörenden Pilzen standzuhalten. Besonders schädlich wirkte dabei die
im linken Bild erkennbarte Vorsatzschale, die einer stehenden Luftschicht gleich kam
und jeden Transport von Wasser aus der Umbaung der Schwelle nach innen (der letzte
möglich gewesene Ausweg) ausschloss. Es kam hier zu einem erheblichen Schaden.
|
|
Sie sieht romantisch aus, diese Wasserstelle -
ist aber der Tod der Eichenschwelle dahinter. Das Spritzwasser belastet schon die
Putzfelder, der Bewuchs hindert Wind und Sonne am Zutritt. Es wurde hier schon
kräftig repariert - jedoch ohne Wirkung.
Foto: Rüpke
|
Die Schwelle ist schutzlos der Staunässe
durch Spritzwasser und Schmutz ausgeliefert und wird durch Bewuchs beschattet.
Immer mehr verhindert wird ein Abtrocknen der Eichenschwelle, am Ende wird es
unmöglich. Der Totalschden ist vorprogrammiert. Foto: Rüpke |
