Spielplatz - Spielgeräte aus Holz
- der Holzschutz an Spielgeräten
- versteckte Pilzschäden im Holz
Der direkte Kontakt von Holz und Kinderhänden ist auf Spielplätzen etwas ganz
Alltägliches, aber daraus entstehende Gefahren sind nicht sofort ersichtlich.
Da Kinder direkten Kontakt zum Holz haben und oft Sachen in den Mund stecken,
sollte man bei der Wahl der Hölzer, deren Verarbeitung und insbesondere der
verwendeten Holzschutzmittel besondere Vorsicht walten lassen. Viel besser ist es,
Holz konstruktiv zu schützen und auf Gifte zu verzichten.
|
|

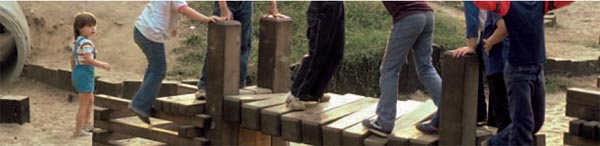

| Wo getobt wird, muß das Holz dem standhalten. Pilze am Holz machen es
morsch und durchbrüchig. |
Ein Holzschutz ist nur dann nötig, wenn die gewählte Holzart gegen Pilzbefall
wehrlos (nicht resistent) ist. Die Wahl einer ausreichend gegen Pilzbefall
resistenten Holzart ist auf dem Spielplatz wichtig, wenn man auf Schutzmaßnahmen
verzichten will. Schutzmaßnahmen sind ein kunstruktiver oder chemischer Holzschutz.
Es gibt danach drei Möglichkeiten Holz am Spielplatz zu verbauen
-
Holzart mit ausreichender natürlicher
Eigenresistenz
-
Holzart mit nicht ausreichender natürlicher
Eigenresistenz mit konstruktiven Schutzmaßnahmen
-
Holzart mit nicht ausreichender natürlicher
Eigenresistenz mit chemischen Schutzmaßnahmen
Die letze Bauart ist die billigste und die, die uns in der Regel die meisten
Schwierigkeiten bereitet.
Die Verarbeitungsregeln und Sicherheitstechnischen Anforderungen sind in der
DIN 1176/77 und 18034
festgelegt.
Regelungen der DIN 1176-1
Auszugsweise die wichtigsten Regelungen der DIN 1176-1:
Werkstoffe sollen fachgerecht verarbeitet
werden
|
Mögliche toxische Risiken beim Oberflächenanstrich
sollten besonders beachtet werden
|
Werkstoffe müssen so ausgewählt sein, dass die
Standsicherheit der Konstruktion nicht vor der nächsten fälligen
Wartungsinspektion beeinträchtigt wird.
|
Besondere Sorgfalt sollte auf die Auswahl von
Werkstoffen verwendet werden, die für Geräte vorgesehen sind, die extremen
Klima- oder Witterungsbedingungen ausgesetzt sind.
|
Bei vorauszusehenden sehr niedrigen oder sehr hohen
Temperaturen sollten die Werkstoffe sorgfältig ausgewählt werden, um mögliche
Risiken durch direkten Hautkontakt zu vermeiden.
|
| Bauteile aus Bauholz müssen so ausgebildet sein, dass
Niederschläge ungehindert ablaufen oder abtropfen können und ein Wasserstau
vermieden wird. |
Die DIN 1176 beinhaltet weiterhin Bestimmungen zu Brandschutz,
Materialverarbeitung, Unfallschutz sowie zur
Wartung der Spielgeräte
.
|
Wenn konstruktiver Holzschutz langfristig wirken muß, ist
Weitsicht nötig!
Vielleicht war ja mal ein Loch in der roten
Rohrhülse, die diesen Kletterbaum im Köcher aufnimmt. Jetzt ist der
Wasserablauf jedenfalls nicht mehr wirksam. Es besteht eine ständige Staunässe.
Der Kletterbaum verfault an seiner "Knick"stelle. Die giftgrüne Algenbildung am
Klettertau macht die auch an dieser Stelle wirksame Staunässe augenscheinlich
erkennbar. Hier lauert für "Klettermaxe" eine ernste Unfallgefahr. Foto:
Rüpke
|
Da Spielplatzeinrichtungen nach
DIN
68800
Teil 3, den
Gefährdungsklassen
3 und 4 zuzuordnen sind müssen entsprechende
Maßnahmen zum Schutz der verbauten Hölzer ergriffen werden.
|
konstruktive Maßnahmen
|
|
Pfostenschuhe verhindern den direkten und dauerhaften Kontakt mit
feuchter Erde
|
| keine Hölzer mit waagerecht liegenden Flächen
einbauen |
| horizontale Hölzer so einbauen dass keine Risse nach
oben zeigen |
| rissarme, kerngetrennte Hölzer verwenden |
| Stirnflächen sollten abgeschrägt (noch besser:
abgedeckt) sein |
| Stöße sind mit etwas Luft auszuführen |
kerngetrennte Hölzer neigen weniger zur Rissbildung
|
Durch Verwendung von Pfosten-abdeckungen kann kein Wasser in das Hirnholz
eindringen
|
| Hölzer mit Erdkontakt vermeiden, durch Verwendung von
Pfostenschuhen o.ä. |
| Hölzer mit entsprechenden Dauerhaftigkeitsklassen
verwenden |
| Schraubenverbindungen in das Holz einsenken bzw.
vorbohren, sodass keine unnötigen Risse oder Ausbrechungen entstehen |
| Stauflächen von Wasser durch angeschrägte Flächen
vermeiden |
|
Wo es durch konstruktive Maßnahmen vertretbar ist,
sollte generell auf chemischen Holzschutz verzichtet werden. Eine Vielzahl
der
Hersteller
gibt unter der Rubrik
"Sicherheit" oder "Material" Auskunft über verwendete Holzschutzmittel und
andere Materialien, sowie Bauweise der Spielgeräte.
|
|
chemische Schutzmaßnahmen
|
|
Hölzer der
Dauerhaftigkeitsklassen
3 bis 5 durch
Imprägnierung mit chemischen Holzschutzmitteln behandeln
|
| es sind ausschließlich sogenannte fixierende
wasserbasierte Präparate mit amtlichen Prüfzeichen des DIBt einzusetzen |
| es sollten möglichst chromfreie Imprägniersalze
verwendet werden |
| als Einbringverfahren ist Kesseldrucktränkung
anzuwenden |
| die behandelten Hölzer sind erst nach der Fixierung
auszuliefern |
| die Oberflächen der Hölzer sind zuvor von löslichen
Rückständen der Imprägniermittel zu befreien |
| die Verwendung von Dickschichtlacken (Bootslack u.ä.)
sollte vermieden werden, da diese aufsplittern können -Verletzungsgefahr
- |
| Die Verwendung von Carbolineum, arsenhaltigen
Holzschutzsalzen, Teerölen und chromhaltigen Holzschutzsalzen als
Holzschutzmittel im öffentlichen Bereich sind laut Chemikalienrecht in
Deutschland entweder verboten oder nur sehr eingeschränkt (z.B.
Eisenbahnschwellen, Freileitungsmasten, etc.) verwendbar. Dies gilt jedoch
nicht bei anderen Mitgliedern der Europäischen Gemeinschaft, deren Exporte in
Deutschland am Markt zu finden sind. |
Die Verwendung von Thermoholz (TMT = Thermally Modified Timber) findet auf
Spielplätzen zunehmend Anwendung. Das Thermoholz TMT hat jedoch in der
Regel eine verringerte Tragfähigkeit und ein verändertes Bruchverhalten
gegenüber unbehandeltem Holz. Es fehlen bis dato statistisch abgesicherte
Werte für Berechnungen. Die Verwendung von Thermoholz TMT bei
Spielplatzgeräten erfordert einen Verwendbarkeitsnachweis. Der kann z.B.
erbracht werden durch
- Belastungsprüfungen an Bauteilen von Spielplatzgeräten
gem. DIN EN 1176,
- Prüfungen und Verwendbarkeitsnachweise im Rahmen einer
Zustimmung im Einzelfall oder einer allgemeinen bauaufsichtlichen
Zulassung durch das DIBt.
Festigkeitswerte, die z.B. an kleinen, fehlerfreien Proben ermittelt
wurden, dürfen jedoch nicht zur Bemessung von tragenden Bauteilen
herangezogen werden. (Qu.:
IHD-Merkblatt
)
|
|
|
|
Die Folgen schlechter Wartungsmaßnahmen sind nicht zu übersehen.
Foto: Dr.Kürsten
|
Ein Befall durch Blättlingspilze führt hier zur akuten Unfallgefahr.
Dieser Pilz zerstört das Holz vom inneren her.
Foto: Dr.Kürsten
|
Hier führt eine unbedachte Planung und Ausführung zum Erdkontakt des
Holzes. Die Folge: Zerstörung durch Pilzbefall.
Foto: Dr.Kürsten
|
Gerätekennzeichnung von Spielplatzgeräten
DIN EN 1176-1 verlangt eine deutlich lesbare und dauerhaft am Spielpatzgerät
angebrachte Kennzeichnung mit Angabe von Hersteller, Gerätekennzeichen,
Herstellungsjahr und Normbezug sowie eine Markierung der Grundlinie (Kontrolle der
Fundamenthöhen).
Wartung und Kontrolle der Spielgeräte
Leider zeigte sich in letzter Zeit, dass sich zu sehr auf vorbeugende
Holzschutzmaßnahmen verlassen wurde, bzw. die Kontrolle der Spielplätze nur
laienhaft vorgenommen wurde, sodass es zu vermeidbaren tödlichen Unfällen kam.
Neben den "vorbeugenden" Maßnahmen sollte vor allem darauf geachtet werden, dass
Spielplätze und deren Einrichtungen
regelmäßig
von
sachkundigen
Fachleuten auf eventuelle Beschädigungen und noch vorhandene Tauglichkeit
untersucht, und vorhandene Schäden sofort behoben werden.
Nach DIN 1176-7 sind regelmäßige,unterschiedlich intensive Inspektionen
vorgeschrieben.
|
1. Visuelle Inspektion (Sichtkontrolle)
"Für stark beanspruchte oder duch Vandalismus gefährdete Spielplätze kann
sich eine tägliche Inspektion dieser Art erforderlich machen"
DIN EN 1176 Abs. 6.2
|
|
2. Operative Inspektion (Verschleißkontrolle)
Diese Inspektion sollte alle 1-3 Monate oder nach Maßgabe der Hersteller-
Anweisungen vorgenommen werden."
DIN EN 1176 Abs.
6.2
|
|
3. Jährliche Hauptinspektion (Sicherheitskontrolle)
"In Abständen von nicht mehr als 12 Monaten vorzunehmende Inspektion"
DIN EN 1176 Abs. 6.2
|
Spezielle Checklisten sind sehr hilfreiche Maßnahmen für eine erfolgreiche
Kontrolle. Checklisten zum downloaden erhalten sie unter folgenden Links:
Spielplatzcheck
und
sicherer
Spielplatz.
Wir biten für alle Spielplätze die
Inspektionsroutinen nach DIN EN 1176/1177
an.
Dennoch sollten Sie daran denken: der Blick eines Fachmanns erkennt mehr und
genauer, als es der Laie mit Hilfe einer "Checkliste" je könnte. Mit den folgenden
Bildern soll dies anschaulicher belegt werden.
|
|

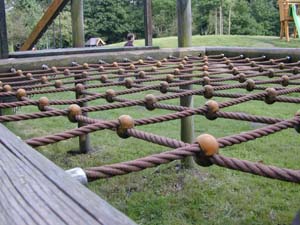

Auf den ersten Blick scheint dieses Spielgerüst in Ordnung, doch eine
genauere Untersuchung bestätigt das Gegenteil. Es liegt bereits ein
Totalschaden vor. Die Sperrung wird nötig.
Foto: Rüpke
|

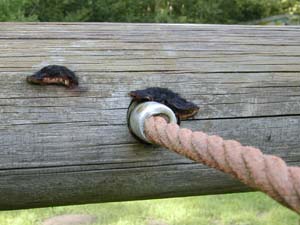

Die Rundstämme dieses unter Zugspannung stehenden Spielgerüstes sind
bereits durch den Blättlingspilz im Inneren zerstört. Dies ist von außen
nicht erkennbar, lediglich die Fruchtkörper zeigen dies an. Foto:
Rüpke
|
|
|

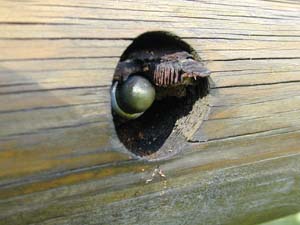

Die andere Seite: Am eingelassenen Spannbolzen ist auch hier ein
Fruchtkörper im Loch erkennbar. Die innen bereits abgeschlossene
Totalzerstörung ist für den Laien nicht ersichtlich. Hier wurde z.B. der
Pilz abgeschnitten, der Balken abgeschliffen und mit Lasur
beschichtet.
Foto: Rüpke
|

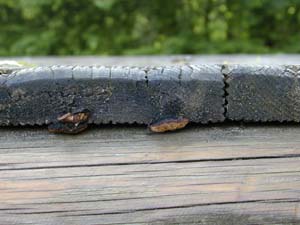

Wo ein Schaden ist, ist der andere nicht weit, denn ein Unglück kommt
selten allein. Die geriffelten Laufbohlen sind keine Garantie für
Dauerhaftigkeit. Im Gegenteil, Wasser und Humus in den Rillen bilden die
Bedingungen für Staunässe und den schon an zwei Fruchkörpern belegbaren
Pilzbefall.
Foto: Rüpke
|
|
|

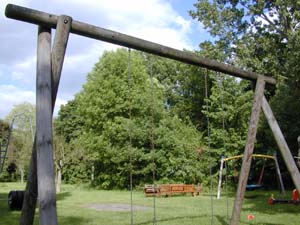

Sieht eigentlich schadensfrei aus - dieses Schaukelgerüst. Eine Annahme
nach Inaugenscheinnahme getroffen, die gefährlich werden kann. Tatsächlich
ist die Schaukel bereits ein Totalschaden. Besonders der Querträger und ein
Pfosten sind hier pilzzerstört.
Foto: Rüpke
|
Ein paar kleine Pilze, sonst sieht das Holz doch noch gut aus. Die
Bohrprobe mit einem Holzbohrer bringt das wahre Ausmaß des Schadens zum
Vorschein: Nach butterweichem Eindringen klebt am Bohrer klitschnasser
Holzmatsch. Eine Stilllegung der Schaukel wird hier zwingend
notwendig.
Foto: Rüpke
|

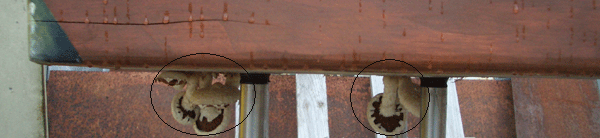

Ein wichtiger Hinweis auf versteckte Schäden im Inneren des verbauten Holzes
sind konsolartig aus Ritzen und Rissen auswachsende Fruchtkörper von
Blättlingspilzen. An der Unterseite sind Lamellen erkennbar. Dieser Pilz ist ein
stets ernst zu nehmendes Indiz für einen (meistens) totalen Schaden an
Spielgeräten aus Holz.
|
Auf dem Spielplatz am Holz der Feind Nr.1: die Blättlinge, Gloeophyllum
spp. Das sichere Indiz für einen inneren (meist totalen) Holzschaden. Seine
Kennzeichen: typischer konsolartiger, festverwachsener Fruchtkörper mit
untenliegenden Lamellen, meist an einem Holzriss. Foto: Rüpke
|
Blättlingspilze sind der Hitze der Sonne gewachsen, können lange
Trockenperioden überdauern und sind überwiegend versteckt im Holzinneren tätig.
Diese schwer erkennnbare Innenholzzerstörung macht seine besondere Gefährlichkeit
aus. Überraschende, abrupte Materialbrüche sind sein Schadensbild.
|
|
Das Schaukelgerüst vom Baumarkt. Schnell ist es aufgebaut, angepinselt
und "ruck zuck" fertig. Nach einiger Zeit fällt nun auf, eine Sprosse ist
schon gebrochen und ein Brett wurde als Aussteifung nachträglich
angebracht. Die Frage drängt sich auf, warum das wohl gemacht wurde. Foto:
Rüpke
|
Hier das Gerüst im Detail. Nur nach nassem Wetter augenscheinlich
erkennnbar werden diese winzigen gelben Fruchtkörper der
Zerfließenden Gallertträne, Dacrymyces stillatus
.
Der Pilz ist wenig bekannt. An dieser Stelle ist er ein sehr gefährlicher
Holzzerstörer. Foto: Rüpke
|
Hinweise und Normen
Folgende Normungen und Literaturquellen sind für Holzspielplatzgeräte
relevant:
| Musterbauordnung (2002) § 61 (1) 9c |
"Anlagen, die der ...Errichtung von Spielplätzen
dienen, ..." sind verfahrensfreie Bauvorhaben. |
| DIN EN 1176 Teil 1-7 |
Spielplatzgeräte, Planung, Anlage und Wartung |
| DIN 18034 |
Spielplätze und Freiräume zum Spielen |
| DIN 68800 Teil 3 )* |
Holzschutz, vorbeugender chemischer Holzschutz |
| DIN 4074 Teil 1 und 2 |
Sortierung von Nadelholz nach der Tragfähigkeit |
| DIN EN 350 Teil 2 |
Dauerhaftigkeit von Holz und Holzprodukten; natürliche
Dauerhaftigkeit von Vollholz |
| DIN EN 335 Teil 2 |
Dauerhaftigkeit von Holz und Holzprodukten; Definition
der Gefährdungsklassen |
| DIN EN 636 |
Anforderungen an Sperrholz zur Verwendung im
Außenbereich |
| DIN EN 351 |
Klassifizierung der Schutzmitteleindringung und
-aufnahme im Vollholz |
| Merkblatt DGfH |
Holzschutzmaßnahmen bei
Kinderspielplatzeinrichtungen |
|
Merkblatt DHV
Farbe
|
Holz für den Garten, Landschafts- und
Spielplatzbau |
| Kreislaufwirtschafts- und Abfallgesetz |
Verwertung von Altholz |
Infodienst Holz;
R. Marutzky
|
Entsorgung von schutzmittelhaltigen Hölzern und
Reststoffen |
| G. Agde; A. Nagel; J. Richter |
Sicherheit auf Kinderspielplätzen, Spielwert und
Risiko, sicherheitstechnische Anforderungen |
Holzfragen.de Links zum Thema:
weitere Normen zur allgemeinen Prüfung der
Gerätesicherheit
|
)* Wichtiger Hinweis: In der DIN 68364 Ausgabe 2003 sind die Resistenzklassen
nicht mehr aufgeführt. Im Bauwesen hat die DIN 68364 (1979) noch Bestand. In der
DIN 68800-3 (1990) wird im Abschnitt 2.2.2 bis 2.2.4 (Vorliegen fehlender
Notwendigkeit für chemische Holzschutzmaßnahmen) die Gefährdungsklasse "0" mit
den Resistenzklassen der DIN 68364 (1979) definiert. (06.06.2008)
|
